Gaffelterminal pressfri DIY | for vaier 1x19 | A4 | M8323

MONTERING: Pressfri DIY-terminal – monteres med vanlige håndverktøy (skrunøkler), uten pressverktøy. Kun for vaier 1×19 (stiv vaier med 19 tråder). Passer ikke 7×7, 7×19 eller andre myke vaier. Skal terminalen presses av en riggere i stedet? Se våre pressede vaierterminaler.

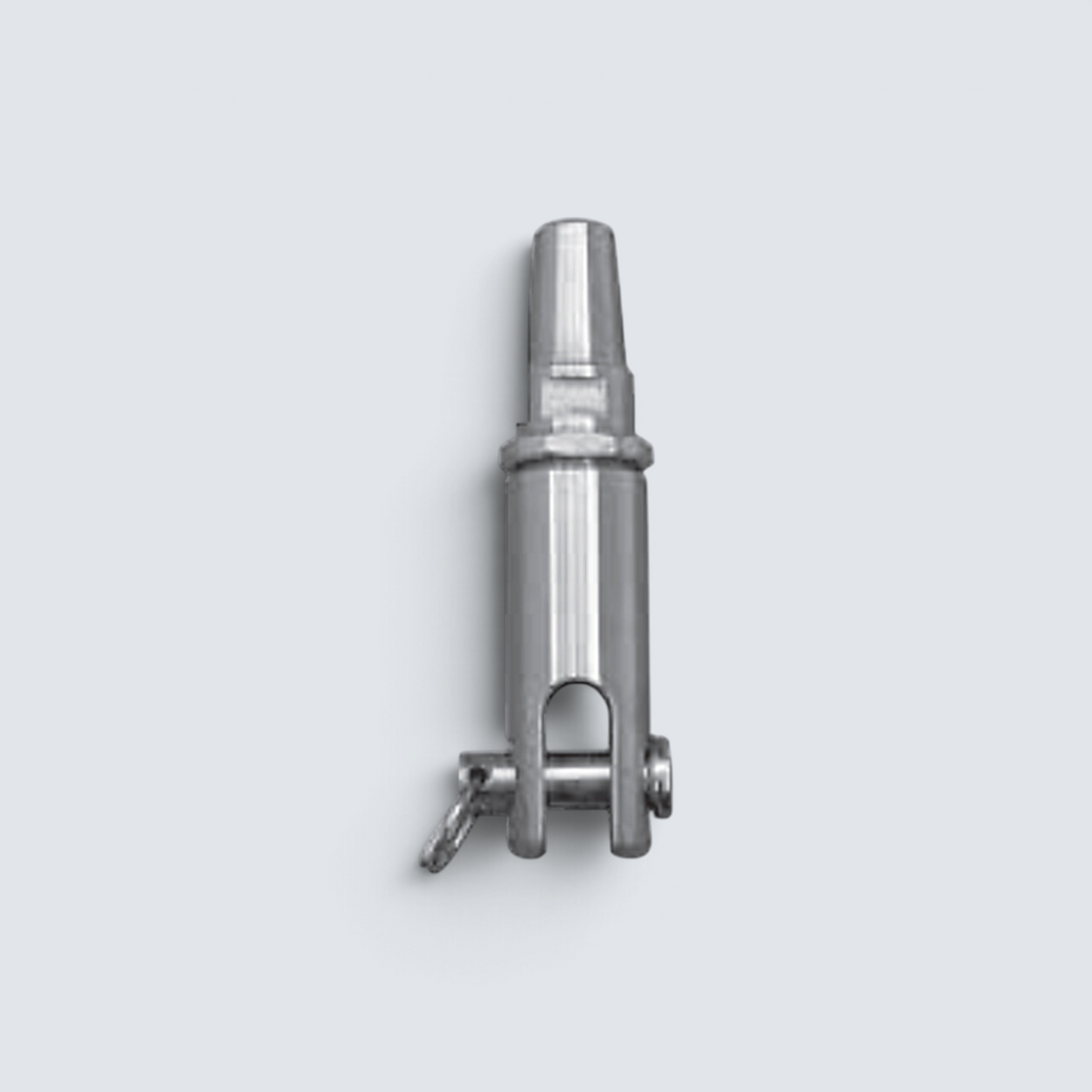

Gaffelterminal pressfri DIY i rustfritt stål A4, også kalt pressfri gaffel, skruterminal med gaffel, selvmonteringsterminal eller swageless jaw/fork terminal, er beregnet for bruk i korrosive og marine miljøer. Terminalen skrus fast på vaierenden uten pressverktøy og har en gaffel med gaffelbolt i den andre enden. Produktet brukes der en vaier 1×19 skal festes rundt en økke, et rørjern eller et festøre. Den er egnet for installasjoner der lang levetid og konsekvent ytelse er avgjørende.

ANVENDELSESOMRÅDE

Produktet brukes innen marin rigging (vant og stag), vaierrekker og staglinjer der vaieren er av typen 1×19 og der terminalen skal kunne monteres på stedet uten pressverktøy. Den er beregnet for applikasjoner der vaieren skal avsluttes med en gaffel og der materialvalget gir nødvendig beskyttelse mot korrosjon og mekanisk belastning. Finnes for vaier 1×19 i 4, 5, 6 og 8 mm.

TEKNISKE SPESIFIKASJONER

• Produkttype: Beslag
• Produktfamilie: Vaierterminal (pressfri gaffelterminal, skruterminal gaffel, DIY-terminal, swageless jaw)
• Materialklasse: A4 (AISI 316, syrefast)
• Utførelse: Gaffel med gaffelbolt, konelåsing for vaier
• Montering: Pressfri – skrus sammen med håndverktøy (DIY)
• Vaierkonstruksjon: kun 1×19
• Vaierdimensjon: 4–8 mm
• Miljø: Marin
• Leveransenhet: Stk

VANLIGE SPØRSMÅL (FAQ)

Hvilken vaier passer terminalen til?

Kun vaier med konstruksjonen 1×19, en stiv vaier med 19 tråder som primært brukes til vant, stag og vaierrekker. Terminalen låser vaierens ytre tråder rundt en kon inne i hylsen, og konen er tilpasset 1×19. For mykere vaier som 7×7 eller 7×19 skal du velge en presset terminal eller en annen løsning. Velg størrelse etter vaierens nominelle diameter.

Hvordan monteres en pressfri terminal?

Prinsippet er det samme som for andre pressfrie konterminaler: hylsen trer på vaieren, vaierens ytre tråder løsnes en bit fra enden, konen trer på kjernetrådene og de ytre trådene legges tilbake jevnt rundt konen. Deretter skrus terminalens deler sammen og strammes med skrunøkler. Følg produsentens anvisning for nøyaktig avskalingslengde og tilstramming, og kontroller at ingen tråder har havnet i feil posisjon før du belaster vaieren.

Hva er forskjellen mellom presset og pressfri (DIY) terminal?

En presset terminal har en glatt hylse som klemmes fast på vaieren med pressverktøy (håndpresstang, hydraulisk presse eller valsmaskin). Den blir slank og permanent, men krever verktøy og normalt en riggere. En pressfri DIY-terminal låses mekanisk med en kone og gjenge og monteres med vanlige skrunøkler, for eksempel om bord eller på stedet. Den er grovere enn en presset terminal. Se alle vaierterminaler.

Kan dere montere terminalen for meg?

Nei, vi selger kun komponentene og utfører ingen monteringsarbeider. Den pressfrie terminalen er nettopp ment å monteres av deg selv med håndverktøy.

Kan terminalen brukes til løft?

Nei. WASI oppgir ingen bruddlast for terminalen, og den er ikke beregnet som løfteutstyr. Dimensjoner vaier og beslag etter aktuell bruk og gjeldende regler.

Hva er forskjellen mellom A2 og A4?

A4 (AISI 316) inneholder molybden og er syrefast, noe som gir bedre bestandighet mot salt og klorider enn A2 (AISI 304). A4 anbefales for båter og kystnære miljøer.

Finnes gaffelterminalen også som presset?

Ja, i to utførelser: Gaffelterminal presset | sveiset | A4 | M8316 og Gaffelterminal presset | svarvet | A4 | M8316MT. Disse krever pressverktøy. Trenger du en økke i stedet for gaffel, se Økke-terminal pressfri DIY | for vaier 1x19 | A4 | M8322.

Hvilken størrelse skal jeg velge?

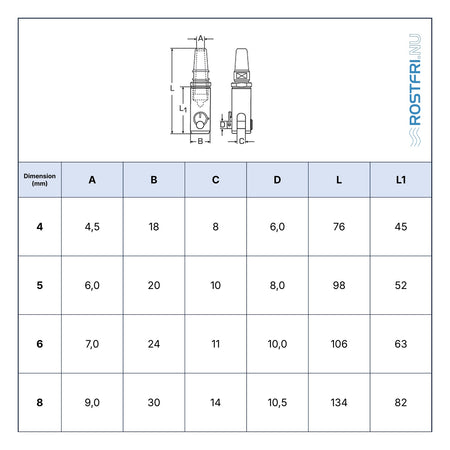

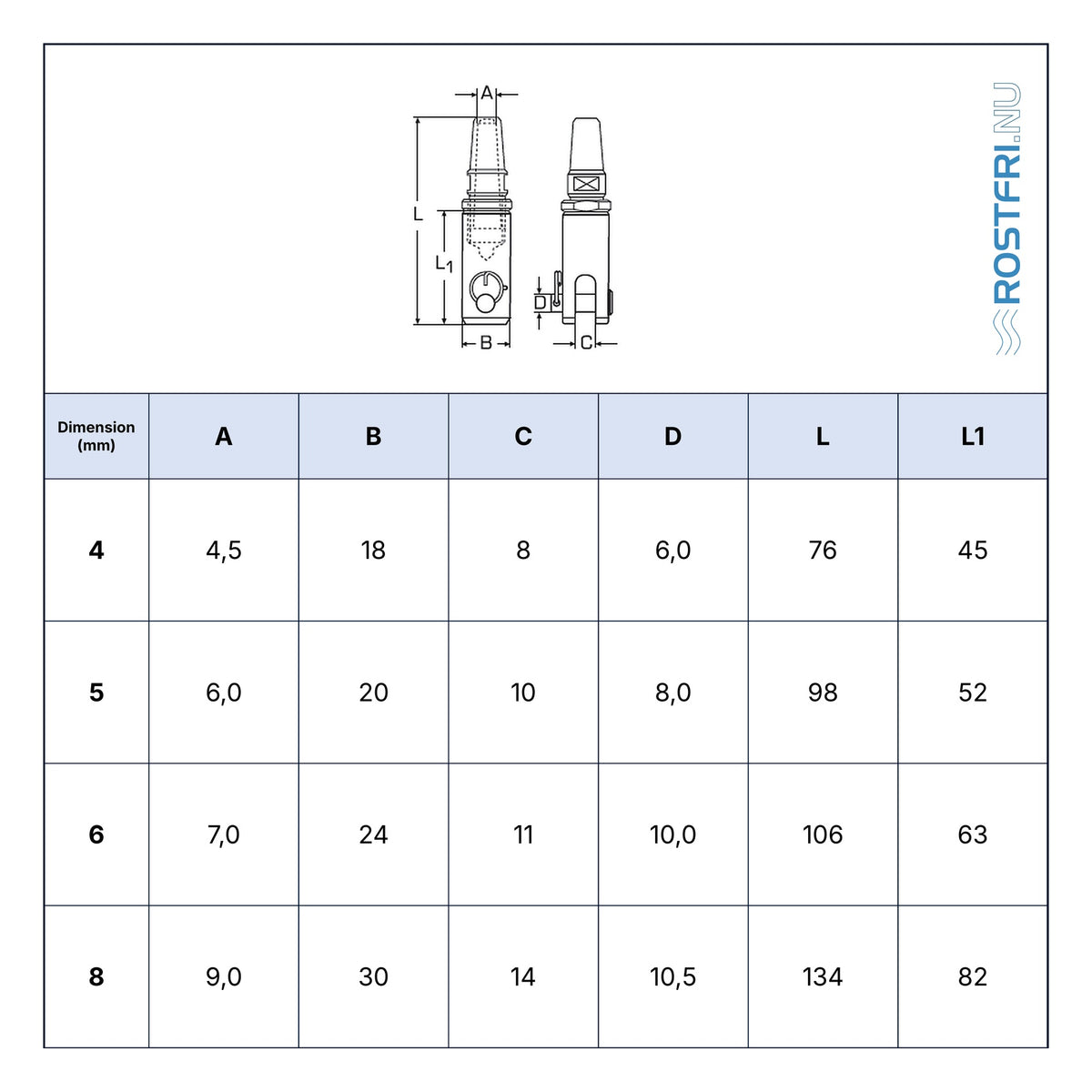

Velg variant etter vaierens nominelle diameter. Kontroller også gaffelåpningen (C) og boltens diameter (D) mot økken eller festøret som gaffelen skal sitte på, se måltegningen.
