Schlitzschraube mit Flachkopf | Mit Ansatz | A1 | DIN 923

Schlitzschraube mit Flachkopf und Ansatz aus Edelstahl A1 (AISI 303 / 1.4305) nach DIN 923, auch als Ansatzschraube bezeichnet, verfügt über einen gewindelosen Ansatz unter dem Kopf und ist für mechanische Konstruktionen vorgesehen, bei denen eine glatte, zylindrische Oberfläche für Führungs- oder Zentrierzwecke benötigt wird. Das Gewindeende sorgt für eine feste Befestigung in der tragenden Konstruktion.

DIN 921 und DIN 923 sind zwei Ausführungen derselben Produktfamilie, der Schlitzschraube mit Flachkopf. DIN 923 hat einen gewindelosen Ansatz unter dem Kopf. DIN 921 hat stattdessen einen besonders großen Kopf für eine große Auflagefläche. Wenn Sie eine Schlitzschraube mit großem Kopf benötigen, siehe Schlitzschraube Flachkopf | Großer Kopf | A1 | DIN 921.

ANWENDUNGSBEREICH

Das Produkt wird im Maschinenbau, in der Apparatekonstruktion und in anderen mechanischen Zusammenhängen verwendet, in denen eine Schraube einen gewindelosen Ansatz zur Führung oder Zentrierung einer angrenzenden Komponente benötigt. Die glatte Oberfläche des Ansatzes sorgt für eine definierte Auflage, während der Gewindeteil eine feste Befestigung in der tragenden Konstruktion ermöglicht.

TECHNISCHE SPEZIFIKATIONEN

Produkttyp: Schraube
Produktfamilie: Schlitzschraube mit Flachkopf (DIN 921 / DIN 923)
Auch bezeichnet als: Schlitzschraube mit Ansatz, Ansatzschraube, Maschinenschraube mit Schlitz
Kopfform: Flachkopf
Werkstoffklasse: A1 (AISI 303 / 1.4305)
Norm: DIN 923
Gewindeart: Metrisches Gewinde
Antriebsart: Schlitz
Ausführung: Gewindeloser Ansatz unter dem Kopf
Liefereinheit: Stück

HÄUFIG GESTELLTE FRAGEN (FAQ)

Was ist eine Schlitzschraube mit Ansatz (DIN 923)?

Es handelt sich um eine Schlitzschraube mit Flachkopf und einem gewindelosen Ansatz zwischen dem Kopf und dem Gewindeteil. Der Ansatz bietet eine glatte, zylindrische Oberfläche, die zur Führung oder Zentrierung verwendet werden kann, während das Gewindeende die Schraube an einem tragenden Teil befestigt.

Was ist der Unterschied zwischen DIN 923 und DIN 921?

Beide sind Schlitzschrauben mit Flachkopf und gehören derselben Produktfamilie an. DIN 923 hat einen gewindelosen Ansatz unter dem Kopf. DIN 921 hat einen besonders großen Kopf, der eine breite Auflagefläche bietet. Siehe Schlitzschraube mit großem Kopf DIN 921.

Wann wird eine Ansatzschraube anstelle einer normalen Maschinenschraube verwendet?

Wenn die Konstruktion eine glatte, gewindelose Oberfläche zur Führung oder Zentrierung benötigt, beispielsweise gegen einen Hebel, einen Lenkarm oder eine Buchse, anstatt nur einen Gewindebefestigungspunkt.

Wie wähle ich die richtige Länge?

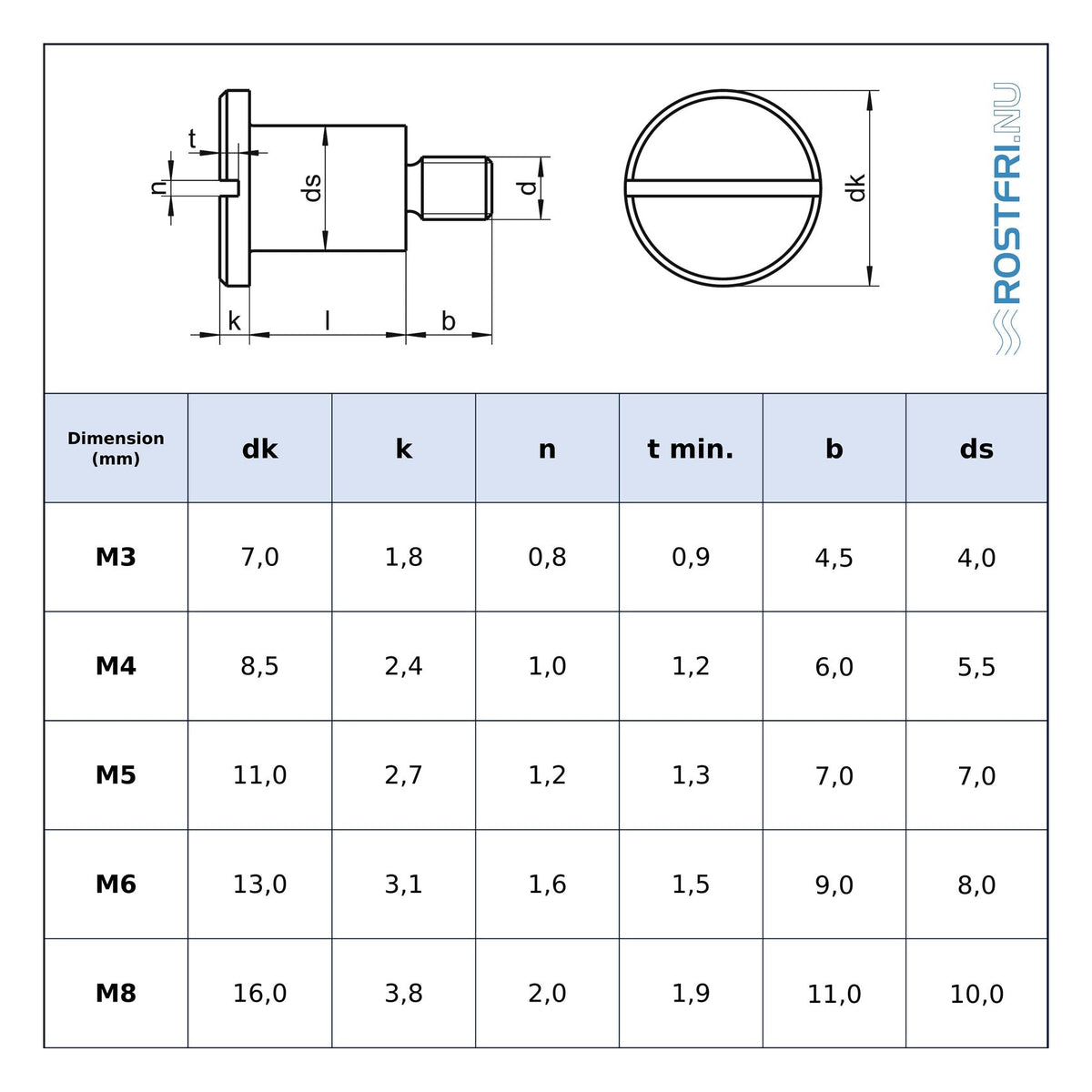

Die Länge wird als Gesamtschraubenlänge von der Unterseite des Kopfes bis zur Spitze angegeben. Die Länge des Ansatzes folgt der Norm je Gewindegröße (siehe Maßzeichnung), und der verbleibende Teil nahe der Spitze ist mit einem Gewinde versehen. Wählen Sie eine Länge, die einen ausreichenden Gewindeeingriff im tragenden Teil gewährleistet.

Was bedeutet Edelstahl A1?

A1 ist ein austenitischer Edelstahl (entspricht 1.4305 / AISI 303), der hauptsächlich für Schrauben und andere gedrehte/bearbeitete Teile verwendet wird. Er weist eine gute allgemeine Korrosionsbeständigkeit auf, ist jedoch nicht so beständig gegen Chloride und salzhaltige Umgebungen wie A4 (säurebeständig). Die Wahl von A1 sollte auf Basis der tatsächlichen Umgebung und der für die Installation geltenden Anforderungen an die Korrosionsbeständigkeit getroffen werden – für den maritimen Einsatz oder bei starker chemischer Belastung wird stattdessen A4 empfohlen.
