Schlauchschelle | A4 | DIN 3017
Greppområde (mm): 8.-12.

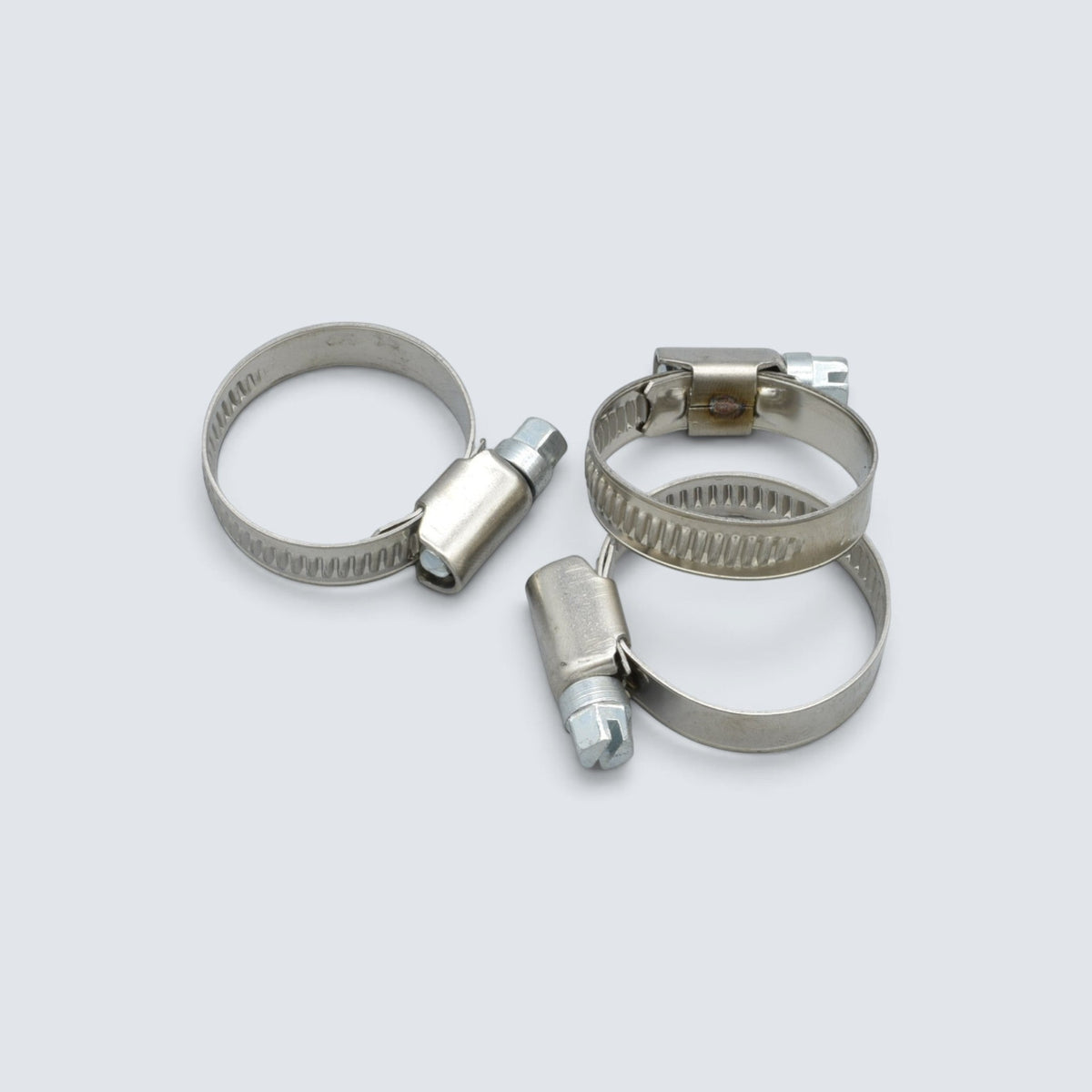

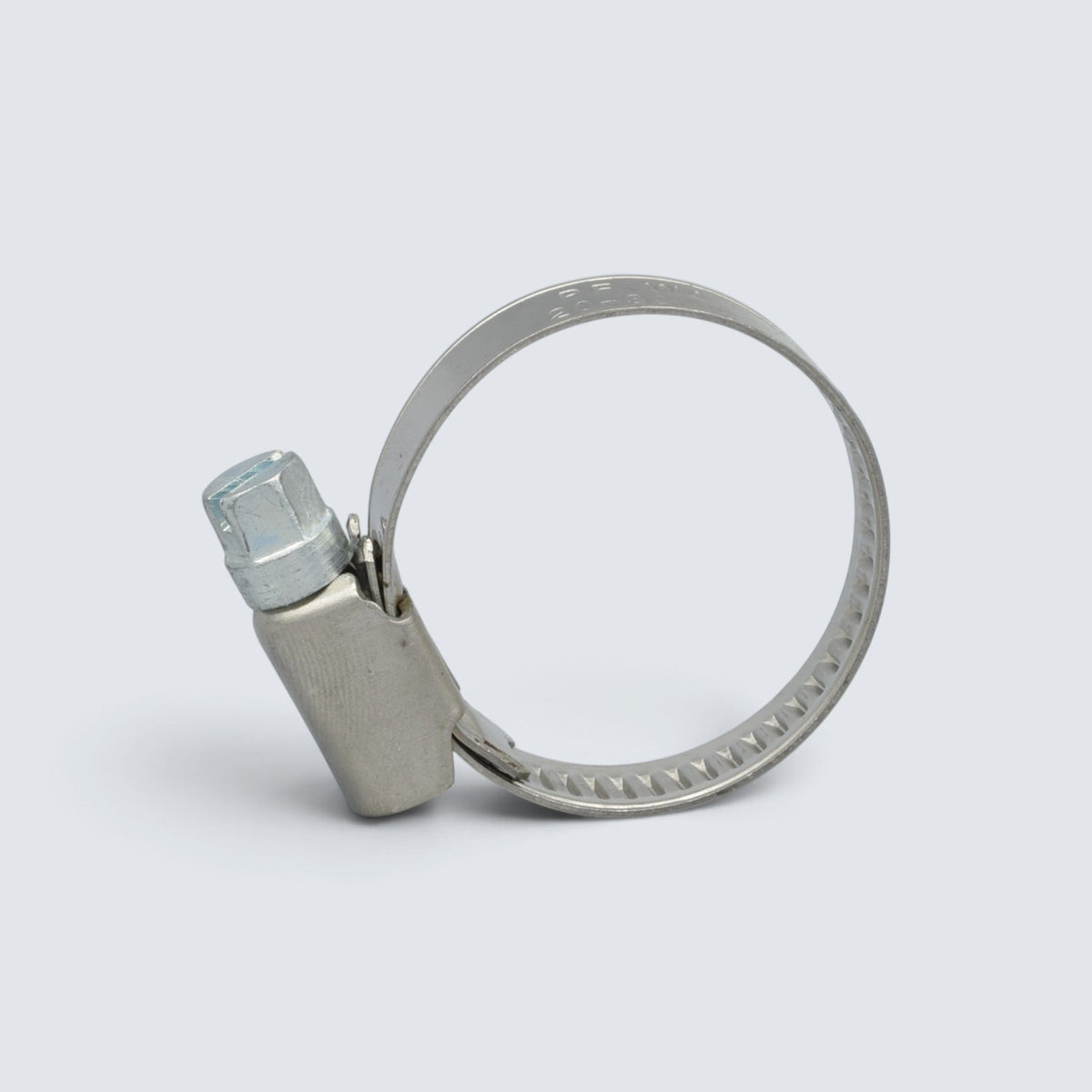

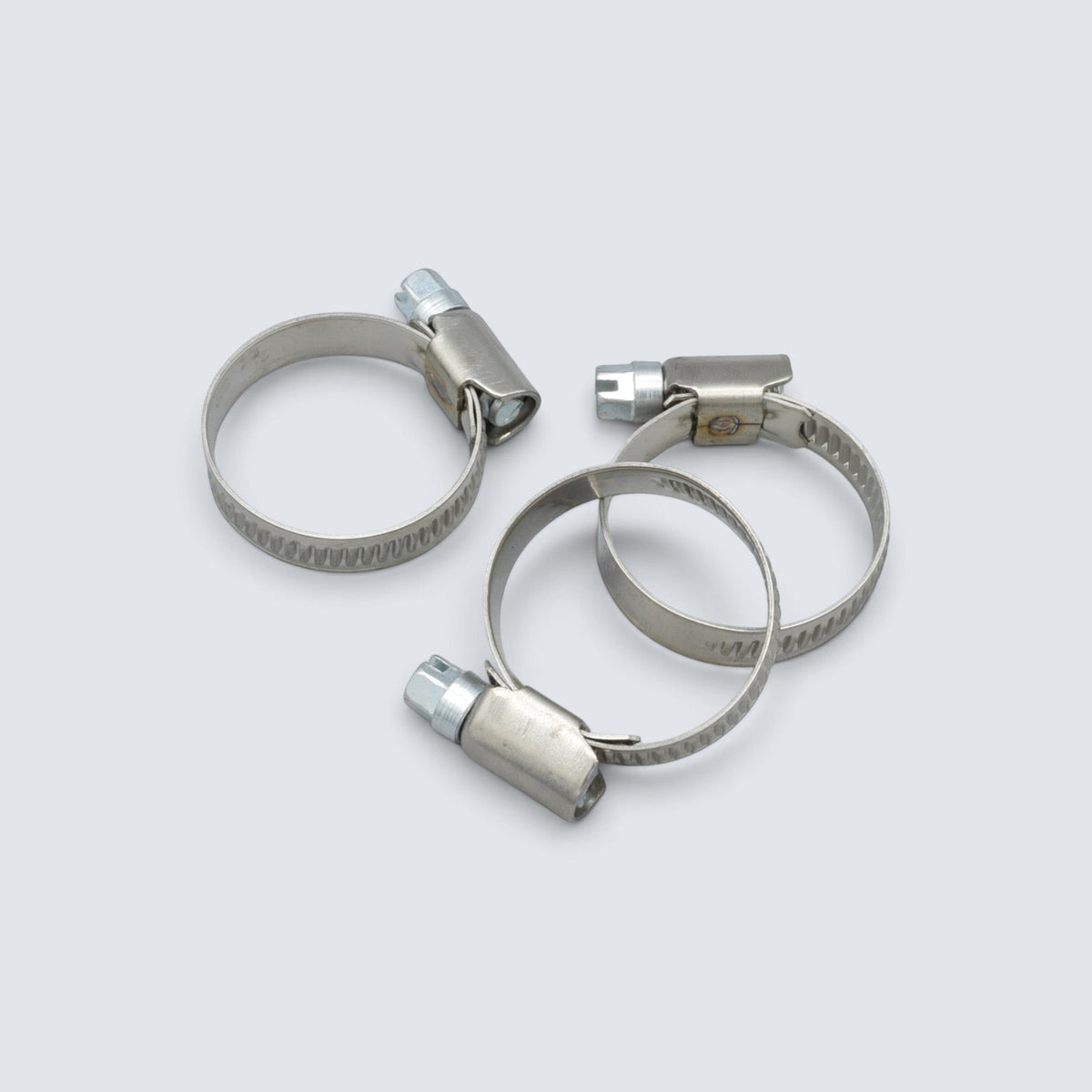

Die Schlauchschelle aus säurebeständigem Edelstahl A4, auch Schneckengewindeschelle, Bandschelle oder Schlauchklemme genannt, ist für den Einsatz in mariner Umgebung, küstennahen Installationen sowie chemisch belasteten Umgebungen konzipiert. Das Produkt entspricht der DIN 3017 Form A (Ausführung W5, komplett in A4) und wird dort eingesetzt, wo eine sichere, stufenlos einstellbare Befestigung von Schläuchen an Rohren, Nippeln und Durchführungen erforderlich ist. Sie eignet sich für professionelle Installationen, bei denen eine lange Lebensdauer und konstante Leistung entscheidend sind.
ANWENDUNGSBEREICH
Das Produkt wird im Boots- und Marinebereich, in der Sanitärtechnik, der Lebensmittel- und Prozessindustrie, der chemischen Industrie, bei Fahrzeugen sowie in Abwasser- und Lüftungssystemen verwendet. Es ist für Anwendungen vorgesehen, bei denen Schläuche an Anschlüssen in Wasser-, Luft-, Kraftstoff- oder Flüssigkeitssystemen abgedichtet werden müssen und bei denen die Materialwahl den erforderlichen Schutz gegen Korrosion durch Salzwasser, Chloride und Feuchtigkeit sowie gegen mechanische Belastung bietet. Die Schlauchschelle ist mit Spannbereichen von 8–12 mm bis 140–160 mm sowie in den Bandbreiten 9 mm und 12 mm erhältlich.
TECHNISCHE SPEZIFIKATIONEN
- Produkttyp: Schlauchschelle
- Produktfamilie: Schneckengewindeschelle (Schlauchklemme, Bandschelle)
- Materialklasse: A4 (AISI 316), säurebeständig – Band, Gehäuse und Schraube
- Norm: DIN 3017 Form A, Ausführung W5

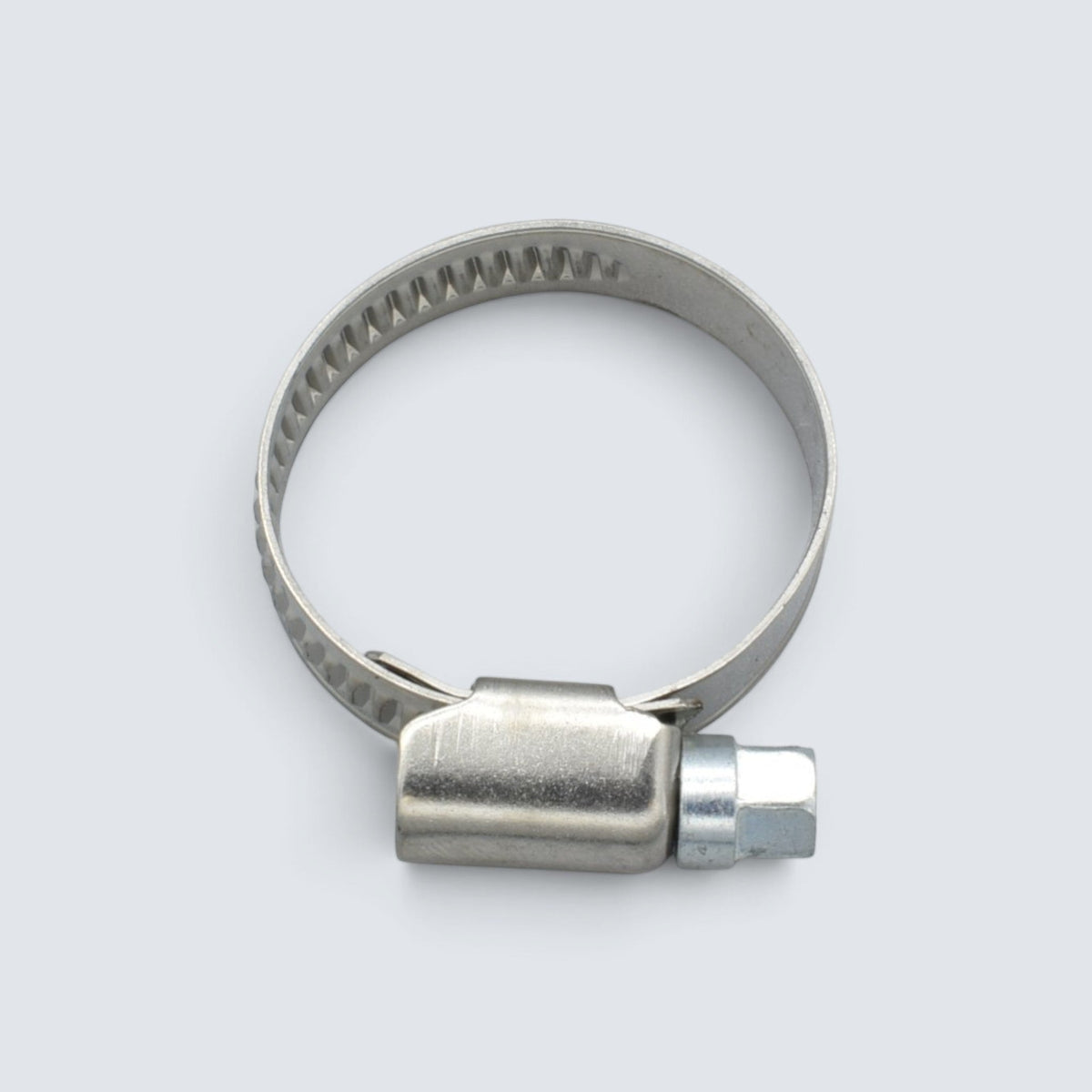

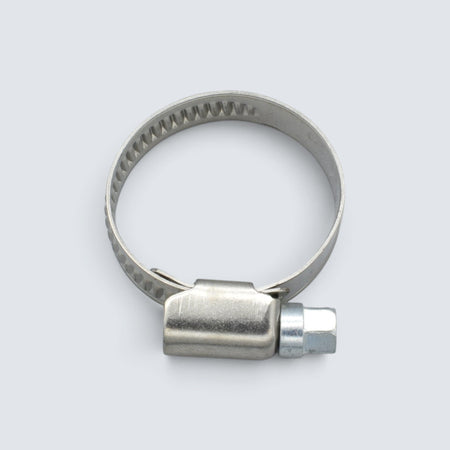

- Ausführung: Bandschelle mit Schneckengehäuse und Schneckenschraube, gestanztes Band
- Antriebsart: Kombinierter Schlitz-/Kreuzschlitz und Außensechskant
- Oberflächenfinish: Blanker Edelstahl
- Umgebung: Marine / Außenbereich / Innenbereich
- Liefereinheit: Stück
HÄUFIG GESTELLTE FRAGEN (FAQ)
Was bedeuten DIN 3017 und W5?
DIN 3017 ist die Norm für Schneckengewindeschellen. Die Form A verfügt über ein gestanztes Band mit Schneckengehäuse. Die Bezeichnung W gibt die Materialausführung an: W4 steht für Edelstahl A2 (AISI 304) und W5 für säurebeständigen Edelstahl A4 (AISI 316), bei dem Band, Gehäuse und Schraube vollständig aus demselben Edelstahl bestehen.
Was ist der Unterschied zwischen A2 und A4 bei Schlauchschellen?
A2 eignet sich für Innenbereiche und normale Außenumgebungen. A4 enthält Molybdän und weist eine deutlich bessere Beständigkeit gegen Chloride auf, was sie zur richtigen Wahl für Boote, Stege, küstennahe Umgebungen, Schwimmbäder sowie bei Kontakt mit Streusalz oder Chemikalien macht. Für weniger anspruchsvolle Umgebungen ist die Schlauchschelle in A2 gemäß DIN 3017 erhältlich.
Wie wähle ich die richtige Größe und Bandbreite?
Messen Sie den Außendurchmesser des Schlauchs, wenn dieser auf dem Anschluss montiert ist, und wählen Sie eine Schlauchschelle, bei der dieses Maß in der Mitte des Spannbereichs liegt. Eine Bandbreite von 12 mm bietet eine größere Auflagefläche und einen gleichmäßigeren Spanndruck, was für größere und weichere Schläuche geeignet ist. Die Bandbreite von 9 mm wird für kleinere Schläuche und dort eingesetzt, wo der Platz begrenzt ist.
Was ist bei der Montage zu beachten?
Platzieren Sie die Schelle ein Stück vom Schlauchende entfernt über der Wulst oder Riffelung des Anschlusses und ziehen Sie diese fest, bis der Schlauch abdichtet, ohne eingeschnitten oder verformt zu werden. Kritische Durchführungen unterhalb der Wasserlinie an Booten werden normalerweise mit zwei Schlauchschellen montiert.
