Stiftschraube | A4 | DIN 939

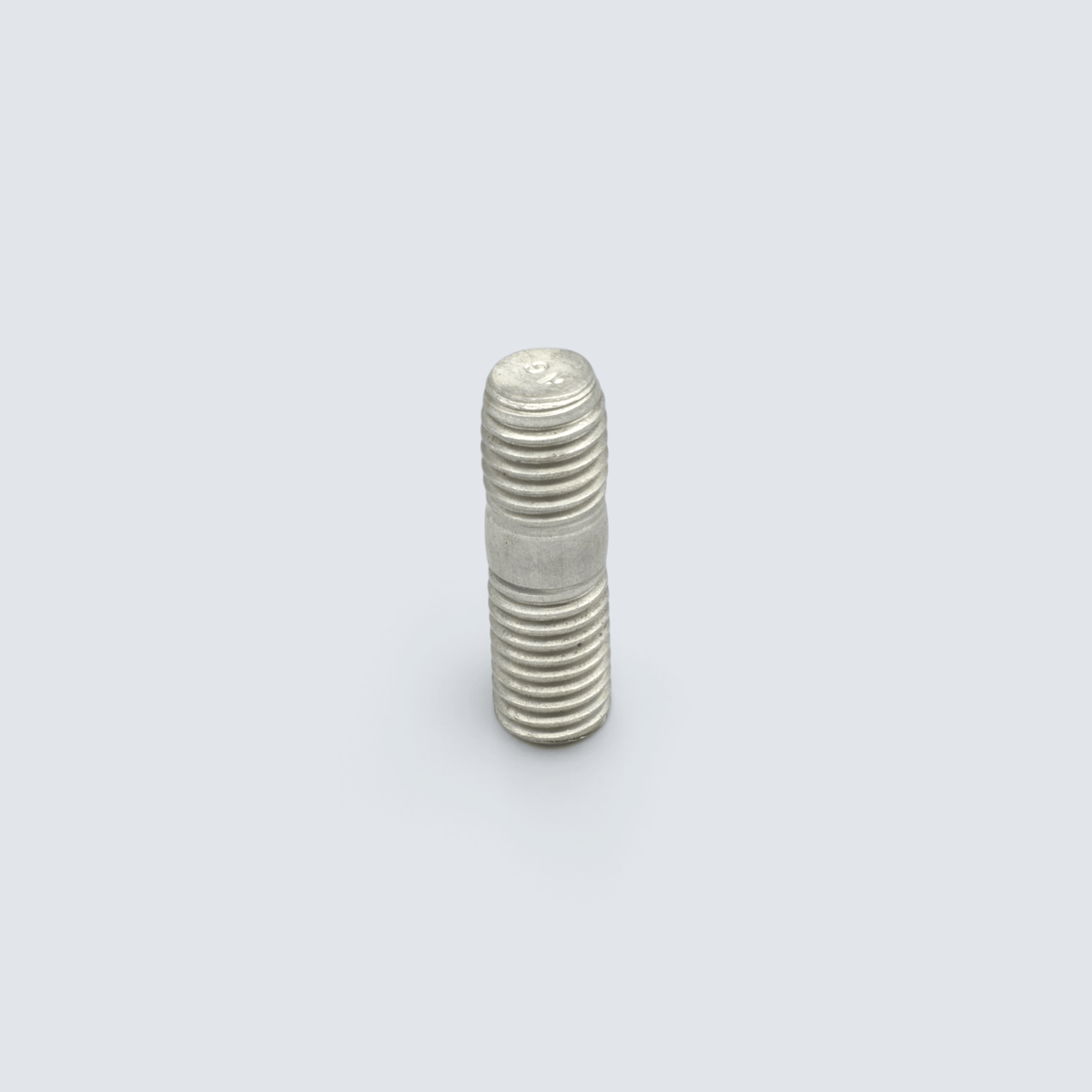

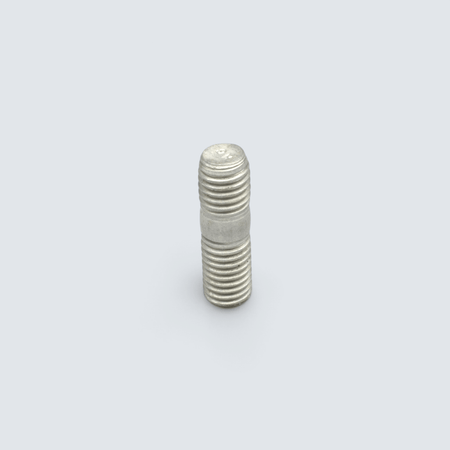

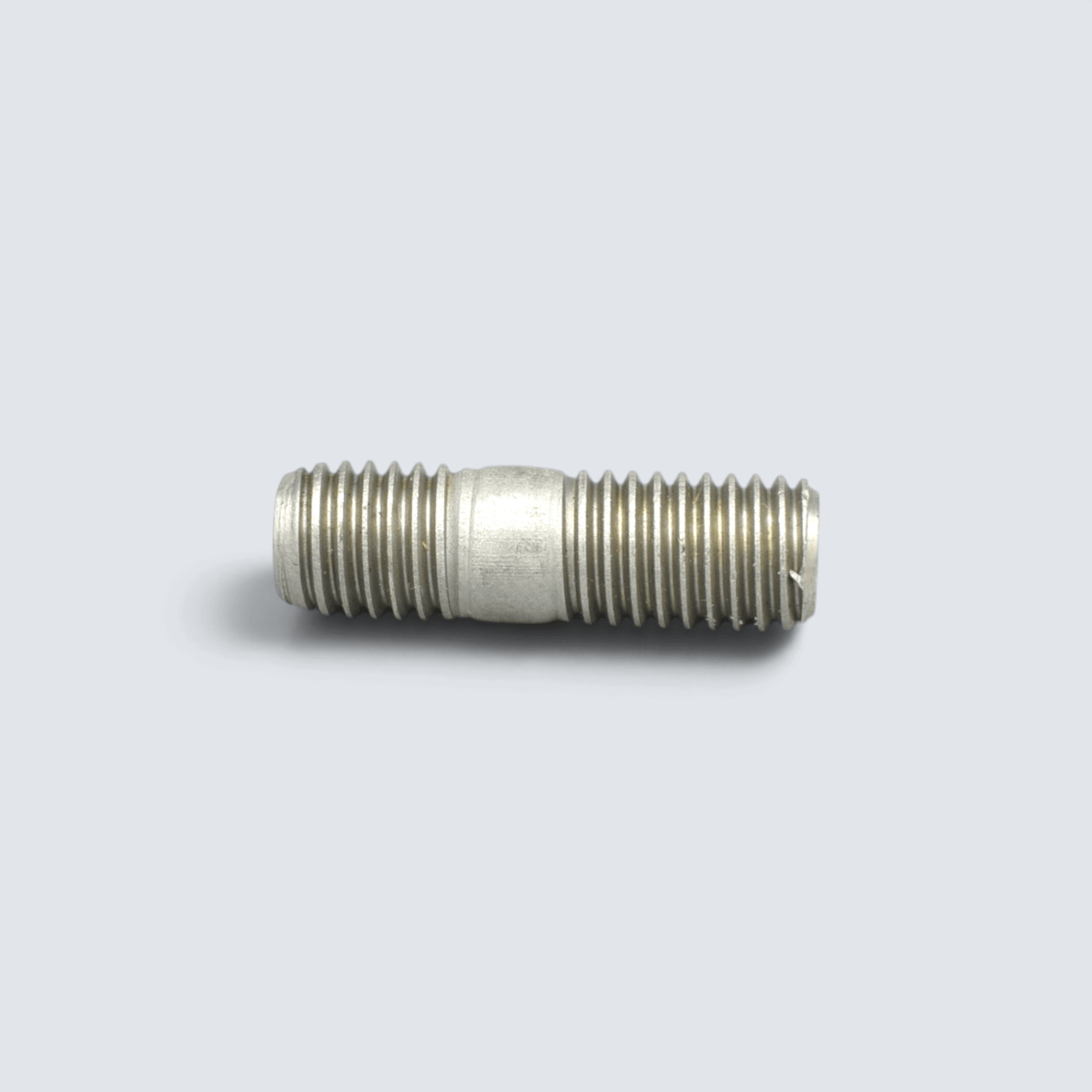

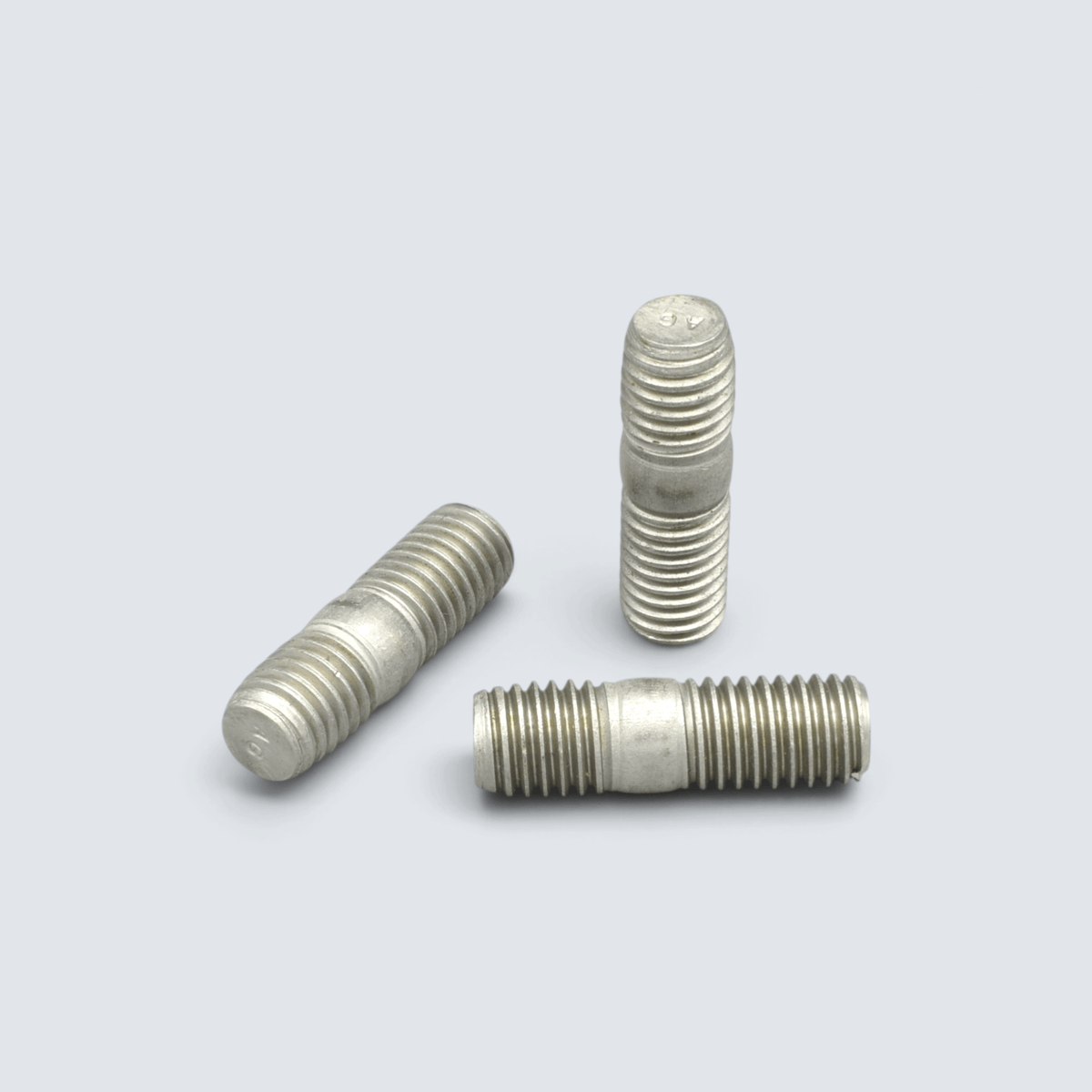

Stiftschraube A4 DIN 939, auch als Gewindestift oder Stiftschraube bezeichnet, aus säurefestem Edelstahl A4-70 (AISI 316) ist für den Einsatz in Außen-, Industrie- und Meeresumgebungen vorgesehen, in denen eine lösbare Gewindeverbindung mit fester Verankerung in einem Gewindeloch erforderlich ist. Das Produkt entspricht der DIN 939 mit einem Einschraubende von 1,25 x d und wird dort verwendet, wo eine demontierbare Verbindung zu Gehäusen, Flanschen und Maschinenteilen benötigt wird. Sie eignet sich für professionelle Installationen, bei denen eine lange Lebensdauer und konstante Leistung entscheidend sind.
ANWENDUNGSBEREICH
Die Stiftschraube wird im Maschinenbau, bei Flanschverbindungen, Pumpen, Ventilgehäusen, in der chemischen Industrie und bei maritimen Installationen eingesetzt. Sie ist für Anwendungen vorgesehen, bei denen ein Gewindebolzen in ein Gewindeloch, beispielsweise in Gusseisen oder Stahl, eingeschraubt wird und bei denen die Materialwahl den notwendigen Schutz gegen Korrosion und mechanische Belastung bietet. Die säurefeste Stiftschraube ist in den Abmessungen M6, M8, M10, M12, M16, M20, M24 und M30 erhältlich.
Video ansehen: Anzugsmomente für Edelstahlschrauben
TECHNISCHE SPEZIFIKATIONEN
- Produkttyp: Schraube
- Produktfamilie: Stiftschraube (Gewindestift)
- Materialklasse: A4 (AISI 316, säurefest)
- Festigkeitsklasse: A4-70
- Norm: DIN 939

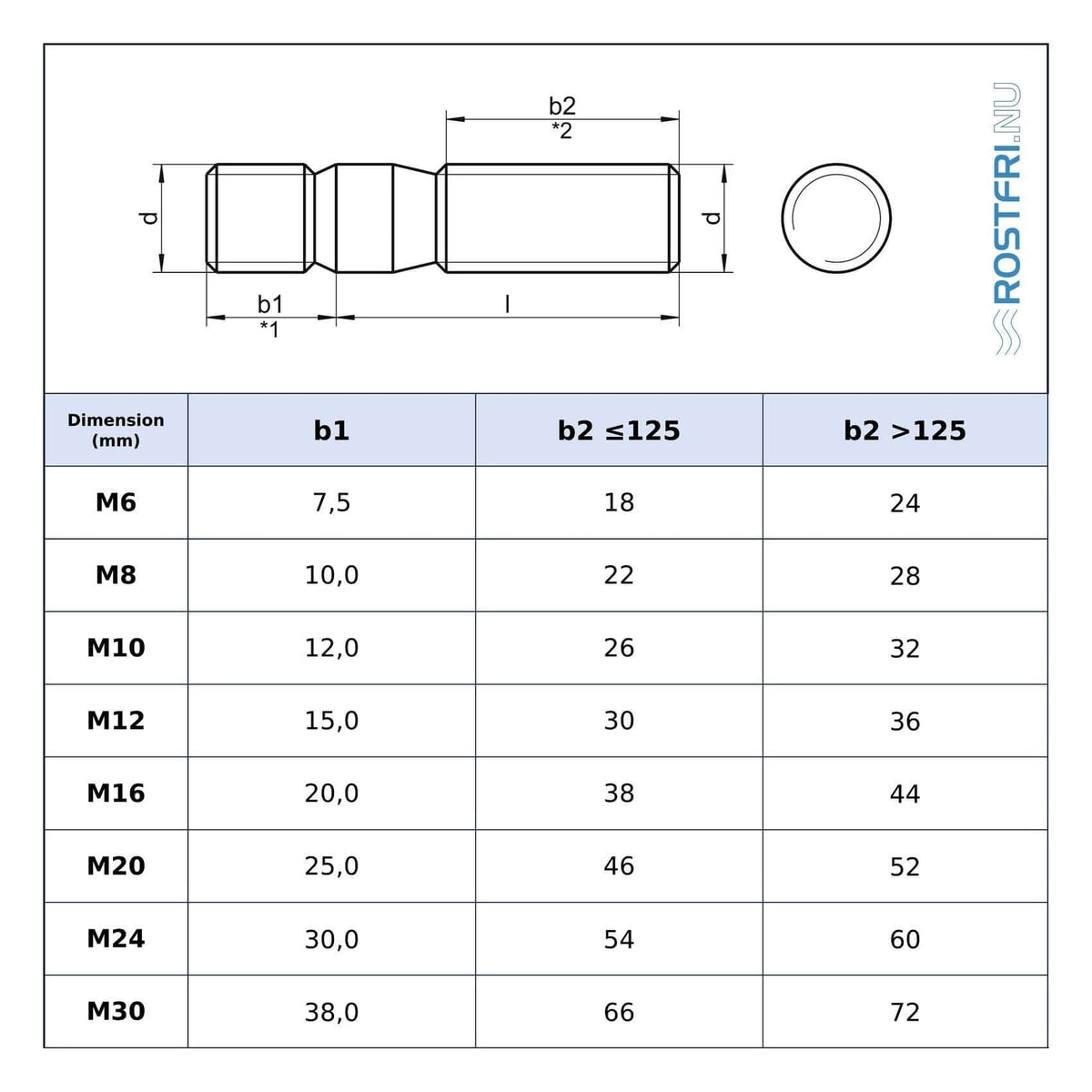

- Gewindeabmessung: M6–M30, metrisches Gewinde
- Ausführung: Einschraubende 1,25 x d, beidseitig mit Gewinde
- Umgebung: Maritim / Außenbereich
- Versandeinheit: Stück
HÄUFIG GESTELLTE FRAGEN (FAQ)
Was ist eine Stiftschraube und was bedeutet DIN 939?
Eine Stiftschraube, auch als Gewindestift bezeichnet, ist eine Schraube ohne Kopf, die an beiden Enden mit einem Gewinde versehen ist. Das eine Ende wird in ein Gewindeloch geschraubt und auf das andere Ende wird eine Mutter aufgedreht. DIN 939 spezifiziert Stiftschrauben mit einem Einschraubende von etwa dem 1,25-fachen des Gewindedurchmessers (1,25 x d), die unter anderem für Gusseisen vorgesehen sind.
Was ist der Unterschied zwischen DIN 938, DIN 939 und DIN 835?
Der Unterschied liegt in der Länge des Einschraubendes. DIN 938 hat 1,0 x d und wird hauptsächlich in Stahl verwendet, DIN 939 hat 1,25 x d und wird unter anderem in Gusseisen eingesetzt, und DIN 835 hat 2,0 x d und wird in weicheren Materialien wie Aluminium verwendet. Wählen Sie die Norm entsprechend dem Material des Gewindelochs.
Wie wähle ich die richtige Länge der Stiftschraube?
Die Länge (l) bezieht sich auf die Länge der Stiftschraube exklusive des Einschraubendes. Wählen Sie die Länge basierend auf der Materialstärke der zu verbindenden Teile sowie der Höhe von Unterlegscheibe und Mutter, sodass mindestens ein paar Gewindegänge über die Mutter hinausragen.
Ist A4 für maritime Umgebungen geeignet?
A4 (AISI 316) enthält Molybdän und weist eine bessere Beständigkeit gegen Chloride auf als A2, was das Material für Küsten- und Meeresumgebungen geeignet macht. Bei ständigem Meerwasserkontakt oder stehenden, sauerstoffarmen Bedingungen kann auch A4 von Spaltkorrosion betroffen sein und sollte daher auf die jeweilige Anwendung hin geprüft werden.
Was ist der Unterschied zwischen A2 und A4?
A4 (AISI 316) enthält Molybdän und verträgt Chloride besser als A2 (AISI 304). Wählen Sie A4 für maritime Umgebungen oder bei chemischer Belastung und A2 für allgemeine Innen- und Außenanwendungen. Die A2-Variante ist als Stiftschraube A2 DIN 939 erhältlich.
