Løfteøje | A4 | DIN 580 | CE-mærket

Løfteøje i syrefast rustfrit stål A4 (AISI 316), også kaldet øjebolt, løfteøjeskrue eller ringskrue, er beregnet til løft, ophængning og forankring i fugtige, marine og kemisk belastede miljøer. Produktet er smedet, CE-mærket og fremstillet i henhold til DIN 580, og anvendes hvor et sikkert løfte- eller fastgørelsespunkt med udvendigt metrisk gevind kræves. Det er velegnet til professionelle installationer, hvor lang levetid og konsekvent ydeevne er afgørende.

CE-mærkningen betyder, at producenten garanterer, at løfteøjet opfylder EU's krav til løfteredskaber i henhold til maskindirektivet 2006/42/EF. Det betyder blandt andet, at produktet er konstrueret og testet til en angiven maksimal arbejdsbelastning (WLL), er mærket med dimension, materiale og producent for sporbarhed, og leveres med en EU-overensstemmelseserklæring samt brugsanvisning.

Løfteøjet skrues ind i et gevindhul i maskiner, værktøj, forme, containere eller konstruktioner og giver et fast punkt til sjækkel, krog, kæde eller wire. Læs mere om forskellen mellem smedede og støbte produkter.

ANVENDELSESOMRÅDE

Produktet anvendes inden for marineindustrien, offshore, bådebyggeri, maskinbyggeri, byggeri, procesindustri, fødevareindustri og kemisk industri. Det er beregnet til applikationer, hvor et løftepunkt eller forankringspunkt kræves, og hvor materialevalget giver nødvendig beskyttelse mod korrosion og mekanisk belastning. Løfteøjet fås i gevindstørrelserne M6, M8, M10, M12, M16, M20 og M24.

Som modstykke med indvendigt gevind findes løfteøjemøtrik A4 i henhold til DIN 582, som monteres på gevindstang eller pindskrue.

TEKNISKE SPECIFIKATIONER

• Produkttype: Skrue
• Produktfamilie: Løfteøje (øjebolt, løfteøjeskrue, ringskrue)
• Materialeklasse: A4 (syrefast rustfrit stål, AISI 316)
• Standard: DIN 580
• CE-mærkning: Ja, løfteredskab i henhold til maskindirektivet 2006/42/EF
• Fremstillingsmetode: Smedet
• Gevinddimension: Metrisk ISO-gevind, M6–M24 (udvendigt gevind)

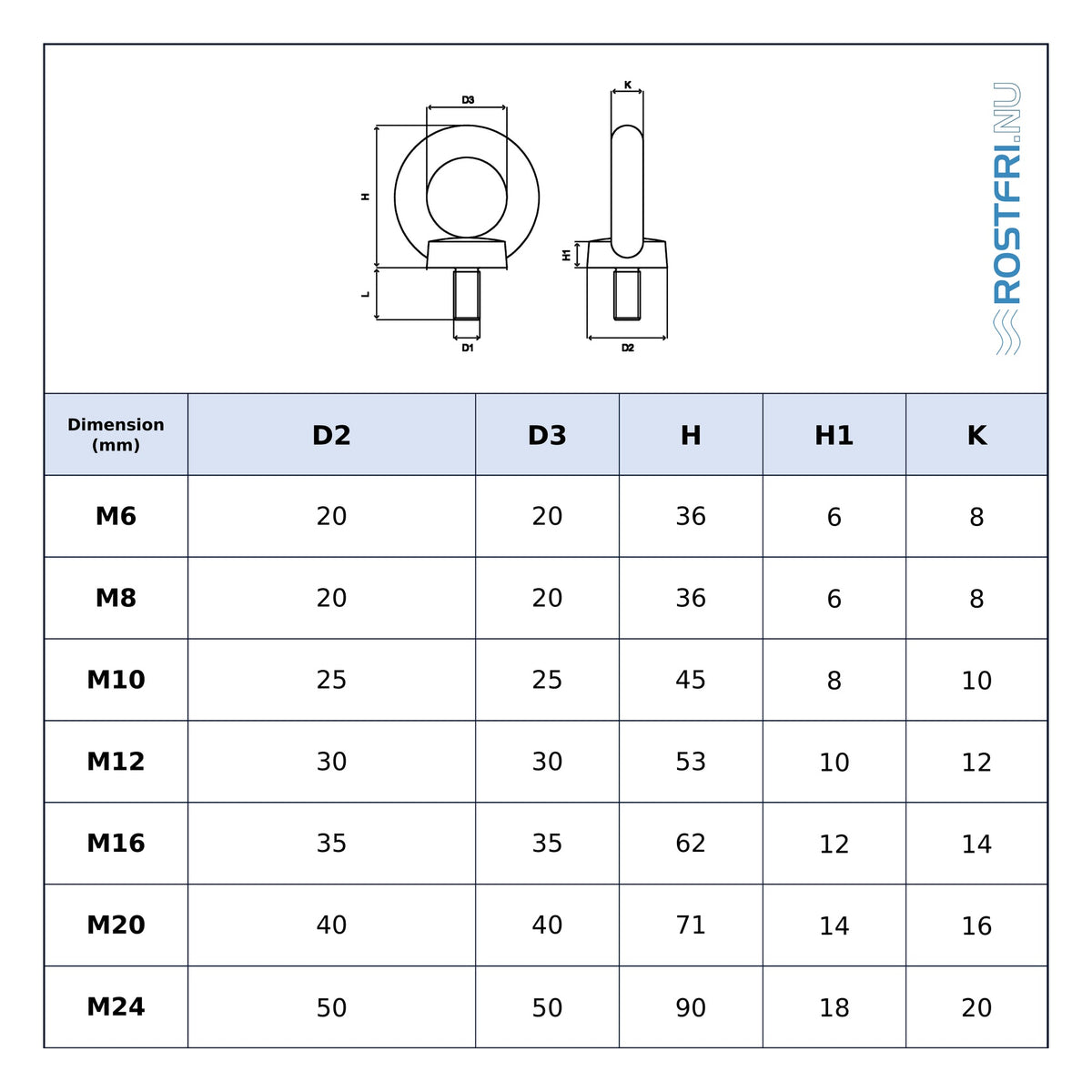

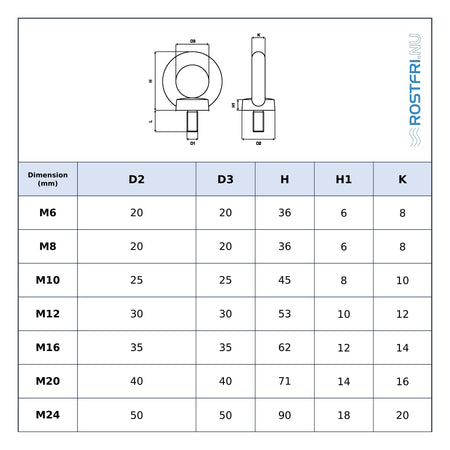

• Gevindlængde: M6 13 mm, M8 13 mm, M10 17 mm, M12 20,5 mm, M16 27 mm, M20 30 mm, M24 36 mm
• Overfladefinish: Elektropoleret
• Miljø: Marin / Udendørs / Indendørs
• Leveringsenhed: Styk

OFTE STILLEDE SPØRGSMÅL (FAQ)

Hvad er et løfteøje i henhold til DIN 580?

Et løfteøje i henhold til DIN 580 er en ringskrue med udvendigt metrisk gevind, krave og et rundt øje. DIN 580 angiver mål, materiale og tilladt arbejdsbelastning (WLL) for ringskruer beregnet til løft. Øjet er normalt mærket med gevindstørrelse, materiale og producent.

Hvad indebærer CE-mærkningen på et løfteøje?

CE-mærkningen viser, at producenten garanterer, at løfteøjet opfylder de grundlæggende sundheds- og sikkerhedskrav for løfteredskaber i EU's maskindirektiv 2006/42/EF. For dig som bruger betyder det i praksis:

• Angivet arbejdsbelastning (WLL): Produktet er dimensioneret og testet med sikkerhedsmargen til den arbejdsbelastning, der er angivet for den enkelte størrelse.
• Mærkning og sporbarhed: Løfteøjet er mærket med bl.a. dimension, materiale og producent, så det kan identificeres og spores.
• Dokumentation: Der findes en EU-overensstemmelseserklæring og anvisninger til brug, montering og kontrol.
• Godkendt til løft: Et CE-mærket løfteøje må anvendes som løfteredskab. Et løfteøje uden CE-mærkning, som den støbte WS 9580, bør kun anvendes til ophængning og forankring, ikke til løft.

CE-mærkningen erstatter ikke kravene om korrekt montering og regelmæssig kontrol. Løfteredskaber skal inspiceres før brug og kasseres ved skader, deformation eller slidte gevind. Fra den 20. januar 2027 erstattes maskindirektivet af EU's maskinforordning (EU) 2023/1230.

Hvilken belastning kan et løfteøje DIN 580 klare?

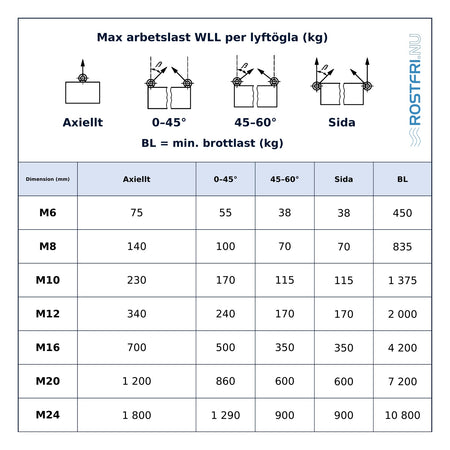

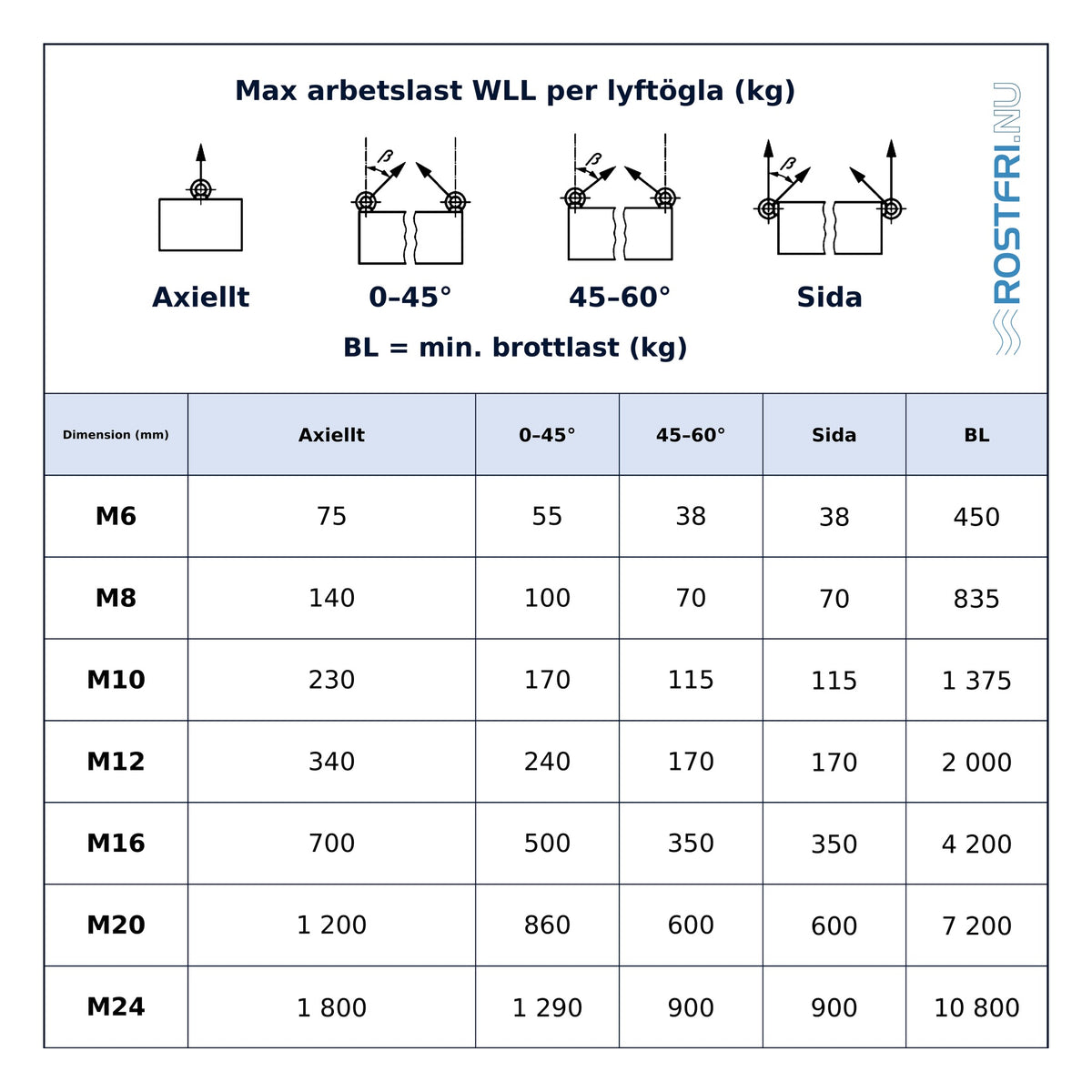

Tilladt arbejdsbelastning afhænger af gevindstørrelse og trækretning. Ved lige aksialt træk (0°) er den tilladte arbejdsbelastning (WLL) 75 kg for M6, 140 kg for M8, 230 kg for M10, 340 kg for M12, 700 kg for M16, 1.200 kg for M20 og 1.800 kg for M24. Ved skråt træk og sidebelastning reduceres den tilladte belastning kraftigt – se belastningstabellen i produktbillederne for værdier pr. trækretning. Følg altid den WLL, der er angivet for den aktuelle dimension og trækvinkel.

Hvordan monterer jeg et løfteøje korrekt?

Skru løfteøjet helt i, så kraven ligger plant mod en bearbejdet anlægsflade. Gevindhullet skal have tilstrækkelig dybde og godstykkelse til hele gevindlængden. Ved skråt træk skal øjets plan være rettet i trækretningen – træk vinkelret på øjets plan skal undgås. Brug gerne monteringspasta for at mindske risikoen for kold svejsning (galling) mellem rustfrie gevind.

Hvad er forskellen på et løfteøje DIN 580 og en løfteøjemøtrik DIN 582?

Løfteøjet i henhold til DIN 580 har udvendigt gevind og skrues ind i et gevindhul. Løfteøjemøtrikken i henhold til DIN 582 har indvendigt gevind og monteres på en skrue, pindskrue eller gevindstang. Begge anvendes som løfte- og forankringspunkter og har tilsvarende belastningsklasser pr. gevindstørrelse.

Hvad er forskellen på et smedet og et støbt løfteøje?

Et smedet løfteøje har en tættere og mere homogen materialestruktur end et støbt, hvilket giver højere sejhed og bedre modstandsdygtighed over for stød og udmattelse. Smedede, CE-mærkede løfteøjer i henhold til DIN 580 er beregnet til løft. Støbte løfteøjer med form som DIN 580, som vores løfteøje A4 WS 9580, anvendes til ophængning og forankring.

Hvad er forskellen på A2 og A4?

A4 (AISI 316) indeholder molybdæn og har væsentligt bedre bestandighed over for klorider end A2 (AISI 304). A4 kaldes syrefast og anbefales til saltvand, kystnære miljøer, pools og kemisk belastede miljøer, mens A2 passer indendørs og i normale udendørsmiljøer.
