U-bygel | M8 | A2 | WS 9440

Om du söker en U-bygel som klarar direkt förankring och upphängning i krävande miljöer utan att rosta, är detta ett tillförlitligt val. WS 9440 är tillverkad av A2 / AISI 304 rostfritt stål och motsvarar DIN 3570 form A i utförande. Konstruktionen är utvecklad för att stå emot fukt, vatten och måttligt aggressiva miljöer. Används där hållbarhet och korrosionsbeständighet är avgörande – särskilt i industriella miljöer, utomhusinstallationer och ventilationssystem.

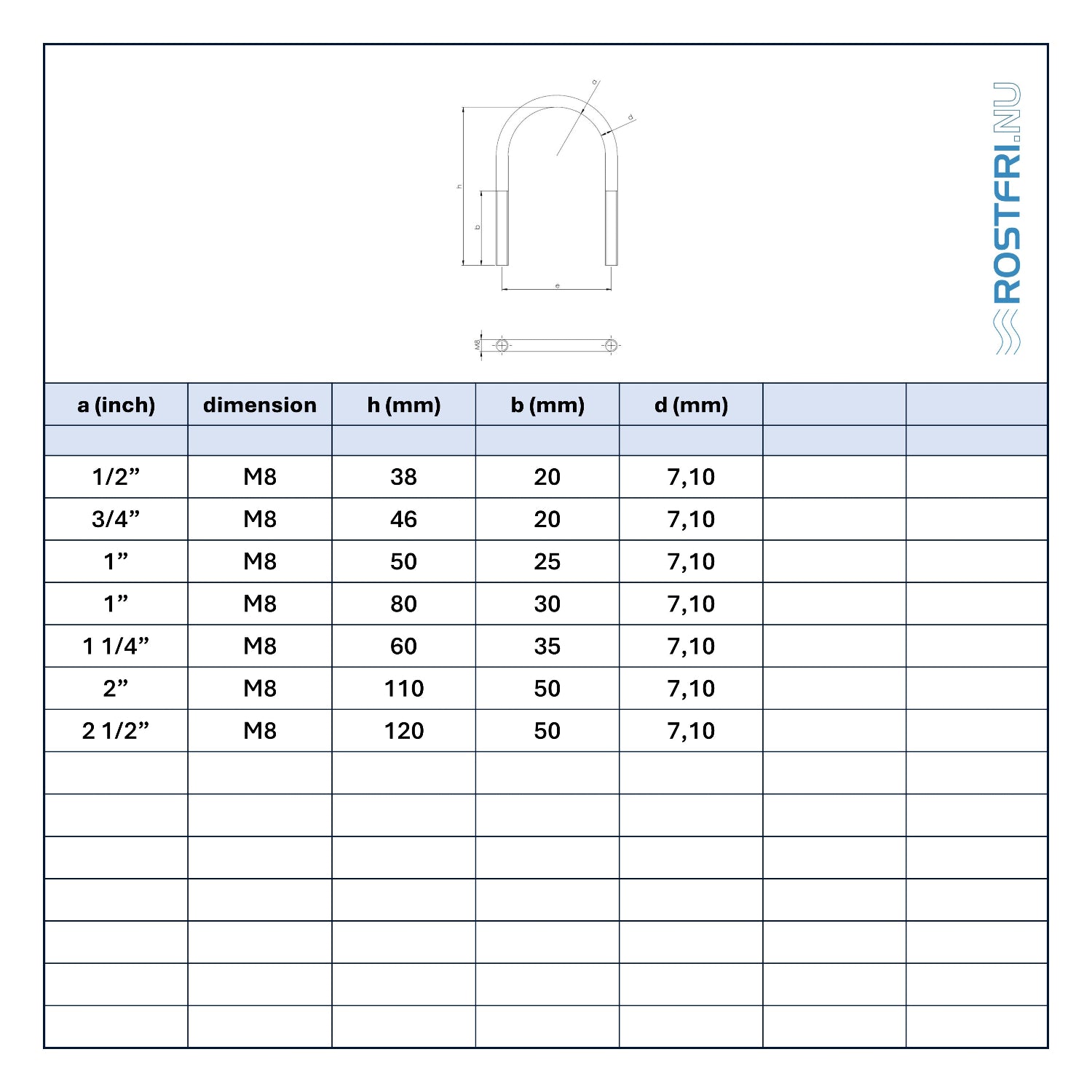

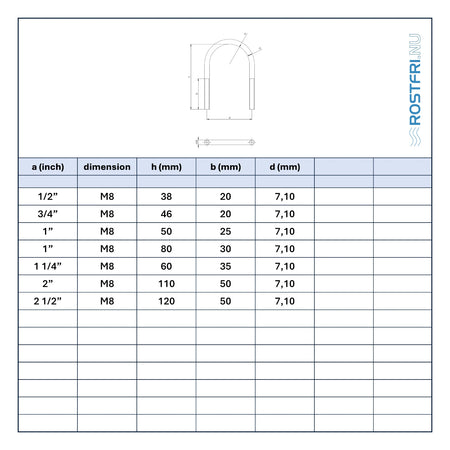

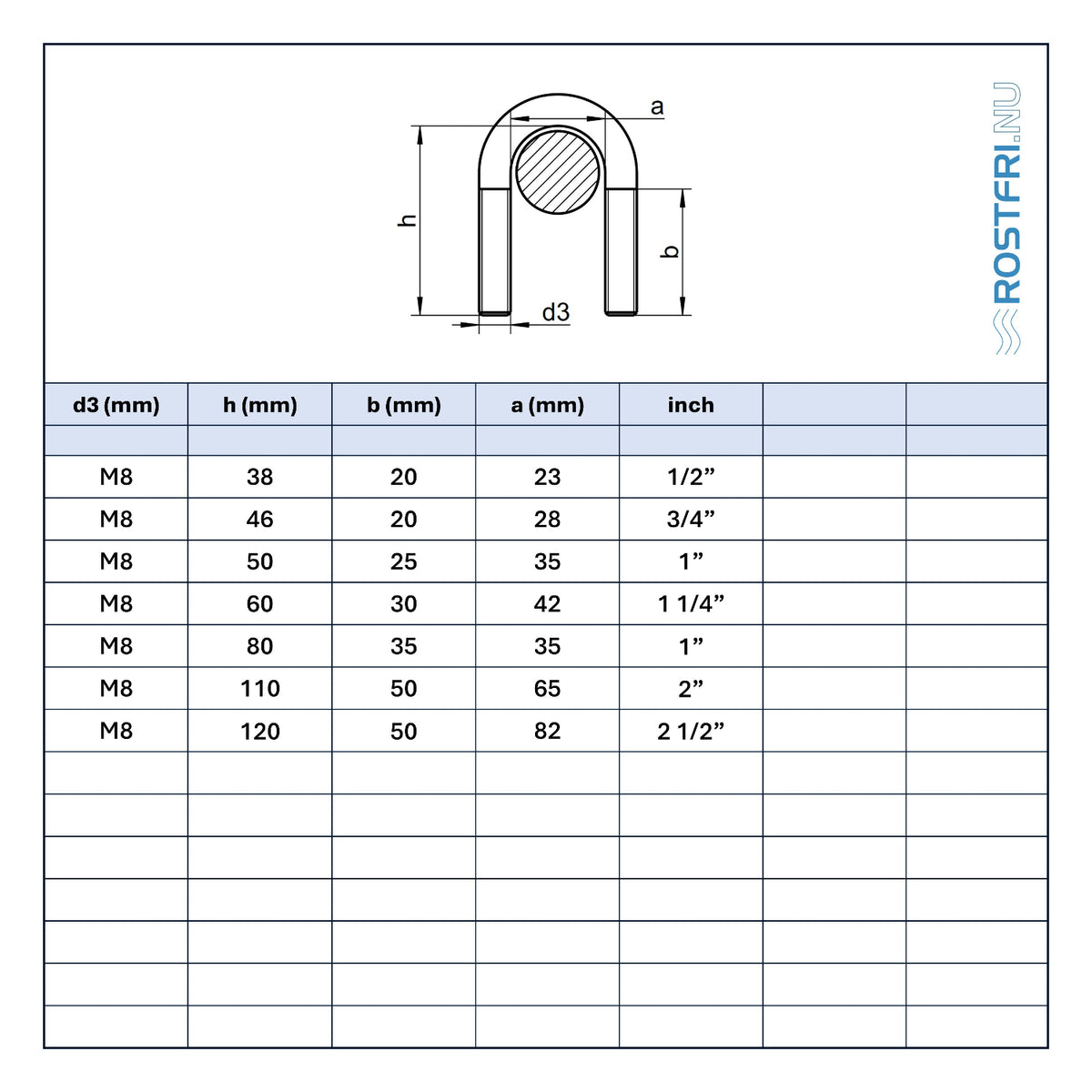

OBS! Utförandet är anpassat för rördimensioner enligt NPS (Nominal Pipe Size), där storleken anges i tum men inte motsvarar exakt ytterdiameter. U-byglar anges därför i tum utifrån rördimension, inte faktisk bygelbredd. Se storlekstabell för exakta mått.

ANVÄNDNINGSOMRÅDE

WS9440 är avsedd för infästning, förankring och upphängning av rör, kabelstegar, antenner eller annan utrustning mot plana eller runda ytor i miljöer som utomhus, industrier, verkstäder eller tekniska utrymmen. Konstruktionen med gängade ändar och medföljande muttrar ger en säker och justerbar förankring. Produkten monteras enkelt med hjälp av hylsa eller fast nyckel över de sexkantiga muttrarna. Vid montage över rör eller profiler används ofta en passande sadel som mellanlägg för bättre kraftfördelning och skydd mot deformation.

TEKNISKA SPECIFIKATIONER

• Produkttyp: U-bygel
• Beteckning: WS9440 (motsvarar DIN 3570 form A)
• Kvalité: A2 / AISI 304 rostfritt stål
• Materialklass: Ej specificerad
• Gängtyp: Metrisk
• Ytbehandling: Obehandlad (naturfärgat rostfritt stål)
• Huvudform: U-form med gängade ändar
• Grepptyp: Ej tillämpligt

VANLIGA FRÅGOR (FAQ)

Vad innebär det att U-bygeln följer standarden WS 9440 och DIN 3570 Form A?

WS 9440 anger den fabikstandarsiserade måttnormen för rostfria U-byglar som geometriskt och funktionellt motsvarar DIN 3570 Form A:

• Standardiserad gänglängd och benavstånd: Garanti för korrekt passform runt cylindriska objekt som rör, balkar och master.

• Säker fastspänning: Levereras med gängade ändar avsedda att säkras med muttrar och underläggsbrickor (t.ex. DIN 934 och DIN 125 i A2) för att skapa en fast och stum låsning.

Hur utläses storlekarna på U-byglar (NPS vs. faktisk ytterdiameter)?

U-byglar dimensioneras efter NPS (Nominal Pipe Size), vilket innebär att tumangivelsen anger rörets nominella storlek och inte bygelns faktiska innerbredd i tum:

• Exempel: En U-bygel märkt $1" \text{ (DN 25)}$ är avsedd för ett standardrör med en ytterdiameter på ca 33,7 mm. Bygelns innermått är därför anpassat för att gå fri över denna rördiameter med rätt spelrum.

• Använd storlekstabellen: Kontrollera alltid rörets faktiska ytterdiameter ($d$) i millimeter mot vår storlekstabell innan du beställer för att säkerställa att du väljer rätt bygel.

Varför är rostfritt stål A2 (AISI 304) lämpligt för industri- och utomhusinstallationer?

A2-stål (1.4301 / AISI 304) ger ett högt och långvarigt korrosionsskydd i de flesta miljöer:

• Utomhus- och bygginstallationer: Tål regn, snö, kondens och skiftande temperaturer utan att försvagas av ytrost.

• Industri & Ventilation: Perfekt för upphängning och klamring av rörledningar, ventilationskanaler och kabelstegar i verkstäder, källare och industrilokaler.

• Ingen spaltkorrosion på röret: Till skillnad från galvade byglar orsakar rostfria A2-byglar inte galvanska spänningar eller rostskador på rostfria rörledningar.
