Gängterminal pressfri DIY | för vajer 1x19 | A4 | M8326
MONTERING: Pressfri DIY-terminal – monteras med vanliga handverktyg (skruvnycklar), utan pressverktyg. Endast för vajer 1×19 (stel vajer med 19 trådar). Passar inte 7×7, 7×19 eller andra mjuka vajrar. Ska terminalen pressas av en riggare istället? Se våra pressade vajerterminaler.

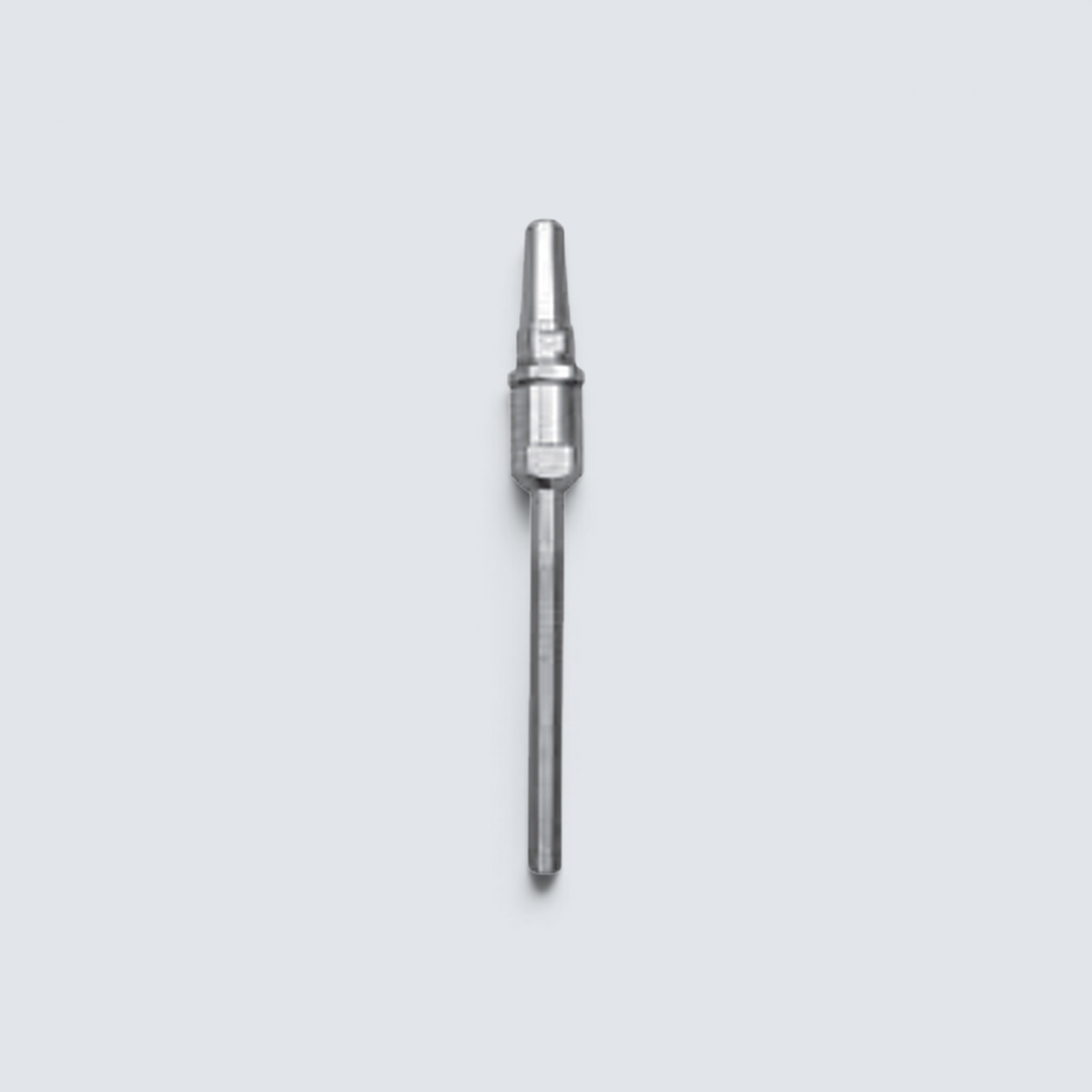

Gängterminal pressfri DIY i rostfritt stål A4, även kallad pressfri gängterminal, skruvterminal med utvändig gänga, gängstav för vajer eller swageless stud terminal, är avsedd för användning i korrosiva och marina miljöer. Terminalen skruvas fast på vajeränden utan pressverktyg och har en utvändig högergänga i andra änden. Produkten används där en vajer 1×19 ska kopplas till en vantskruv, en gaffel med invändig gänga eller sträckas genom en stolpe med mutter. Den är lämpad för installationer där lång livslängd och konsekvent prestanda är avgörande.
ANVÄNDNINGSOMRÅDE
Produkten används inom marin riggning (vant och stag), vajerräcken och staglinor där vajern är av typen 1×19 och där terminalen ska kunna monteras på plats utan pressverktyg. Den är avsedd för applikationer där vajern ska avslutas med en gänga för sträckning och där materialvalet ger nödvändigt skydd mot korrosion och mekanisk belastning. Finns för vajer 1×19 i 4 mm (M8), 5 mm (M10), 6 mm (M12) och 8 mm (M16).
TEKNISKA SPECIFIKATIONER
- Produkttyp: Beslag
- Produktfamilj: Vajerterminal (pressfri gängterminal, skruvterminal gänga, DIY-terminal, swageless stud)
- Materialklass: A4 (AISI 316, syrafast)
- Gängdimension: M8, M10, M12, M16 (högergänga)
- Utförande: Utvändig gänga, konlåsning för vajer
- Montering: Pressfri – skruvas ihop med handverktyg (DIY)
- Vajerkonstruktion: endast 1×19
- Vajerdimension: 4–8 mm
- Miljö: Marin
- Leveransenhet: Styck
VANLIGA FRÅGOR (FAQ)
Vilken vajer passar terminalen till?
Endast vajer med konstruktionen 1×19, en stel vajer med 19 trådar som främst används till vant, stag och vajerräcken. Terminalen låser vajerns yttre trådar runt en kona inne i hylsan, och konan är anpassad efter 1×19. För mjukare vajer som 7×7 eller 7×19 ska du välja en pressad terminal eller en annan lösning. Välj storlek efter vajerns nominella diameter.
Hur monteras en pressfri terminal?
Principen är densamma som för andra pressfria konterminaler: hylsan träs på vajern, vajerns yttre trådar lösgörs en bit från änden, konan träs på kärntrådarna och de yttre trådarna läggs tillbaka jämnt runt konan. Därefter skruvas terminalens delar ihop och dras åt med skruvnycklar. Följ tillverkarens anvisning för exakt avskalningslängd och åtdragning, och kontrollera att inga trådar hamnat i fel läge innan du belastar vajern.
Vad är skillnaden mellan pressad och pressfri (DIY) terminal?
En pressad terminal har en slät hylsa som kläms fast på vajern med pressverktyg (handpresstång, hydraulisk press eller valsmaskin). Den blir slank och permanent men kräver verktyg och normalt en riggare. En pressfri DIY-terminal låses mekaniskt med en kona och gänga och monteras med vanliga skruvnycklar, till exempel ombord eller på plats. Den är grövre än en pressad terminal. Se alla vajerterminaler.
Kan ni montera terminalen åt mig?
Nej, vi säljer endast komponenterna och utför inga monteringsarbeten. Den pressfria terminalen är just tänkt att monteras av dig själv med handverktyg.
Kan terminalen användas för lyft?
Nej. WASI anger ingen brottlast för terminalen och den är inte avsedd som lyftredskap. Dimensionera vajer och beslag efter aktuell användning och gällande regler.
Vad är skillnaden mellan A2 och A4?
A4 (AISI 316) innehåller molybden och är syrafast, vilket ger bättre beständighet mot salt och klorider än A2 (AISI 304). A4 rekommenderas för båtar och kustnära miljöer.
Vilken gänga har terminalen?

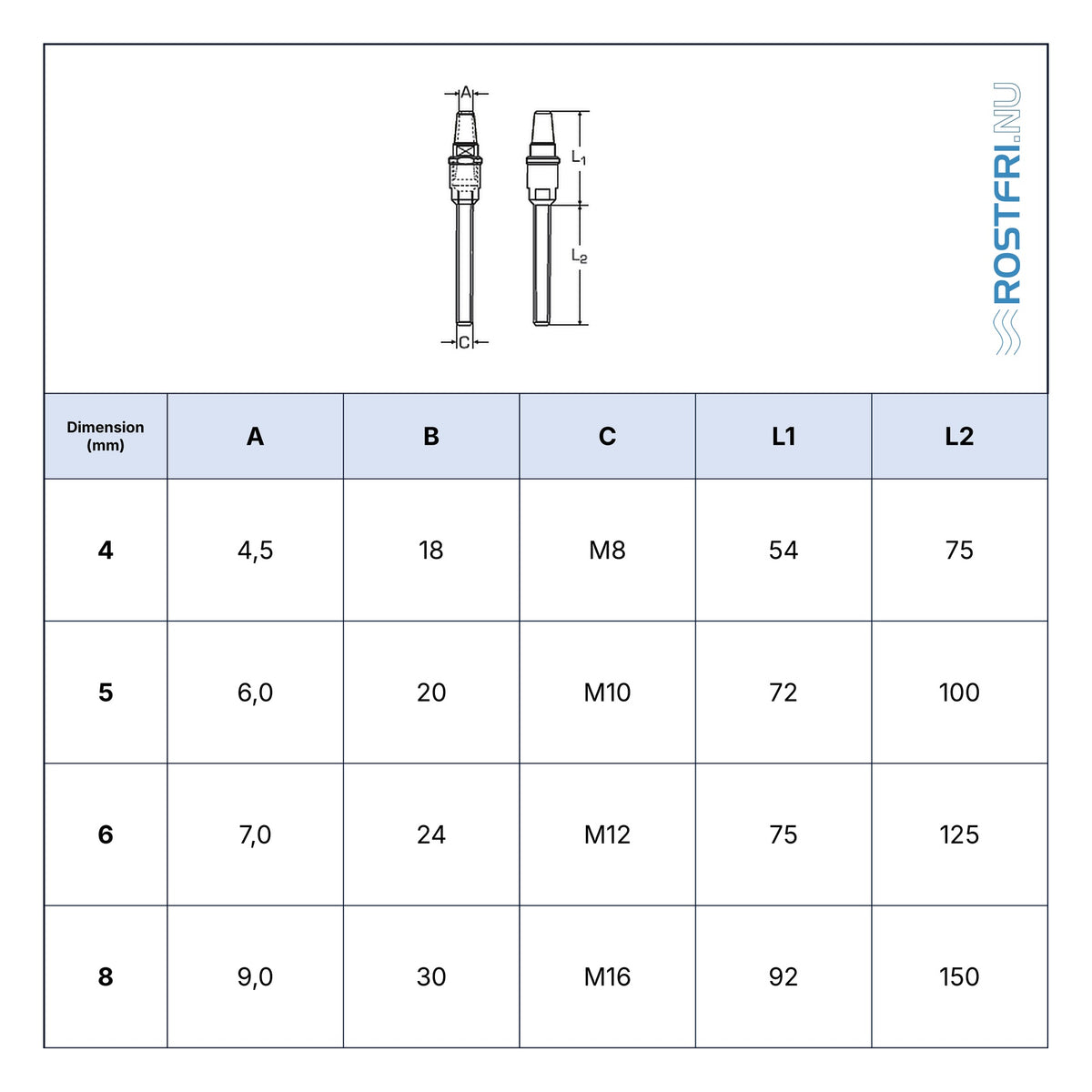

Metrisk högergänga: M8 för 4 mm vajer, M10 för 5 mm, M12 för 6 mm och M16 för 8 mm. Gänglängden (L2) framgår av måttritningen. Mutter ingår inte enligt WASI:s datablad.
Finns gängterminalen även som pressad?
Ja, se Gängterminal pressad | högergänga med mutter | A4 | M8320 och vänstergängad M8620. De passar fler vajerkonstruktioner men kräver pressverktyg.
